1. Rockchip RK3566 BTB Core Board ay maaaring magamit bilang isang high-performance single-board computer at naka-embed na motherboard para sa pagpapakita, kontrol, paghahatid ng network, pag-iimbak ng file, pag-compute ng gilid at iba pang mga senaryo.
Gamit ang Rockchip RK3566 bilang pangunahing chip, pinagtibay nito ang teknolohiyang proseso ng 22nm, na may pangunahing dalas ng hanggang sa 1.8GHz, na isinama sa quad-core 64-bit cortex-a55 processor at Malig522ee graphics processor, sumusuporta sa 4K decoding at 1080p encoding, sumusuporta sa dual-frequency display, built-in independiyenteng npu, na maaaring magamit para sa lightweight na artipisyal na intelektwal na talino sa kaalaman, Mga Aplikasyon.
3 Magbigay ng iba't ibang mga kumbinasyon ng memorya at imbakan na pipiliin, balanse ang pagsasaayos ng hardware, at malawak ang saklaw ng aplikasyon.
4. Ang built-in na independiyenteng kapangyarihan ng computing ng NPU ay maaaring umabot sa 1tops, na maaaring magamit para sa magaan na artipisyal na mga aplikasyon ng AI.
5. Mataas na Pagsasama, na may Rich Expansion Interfaces, na may Gigabit Ethernet Port, HDMI, EDP, Minipcle, USB3.0, USB2.0, MIPI screen interface at MIPI camera interface, audio interface at iba pang mga peripheral, ay maaaring magbigay ng buong pag -play sa pagganap ng processor at karagdagang palawakin ang mga senaryo ng paggamit ng board.
6. Opisyal na sumusuporta sa Mainstream Andriod 11, Debain, Ubuntu Operating System Images, at maaaring mailapat sa iba't ibang iba't ibang mga kapaligiran ng aplikasyon.
7. Ganap na bukas na mapagkukunan, na nagbibigay ng opisyal na mga tutorial, kumpletong mga kit ng pag -unlad ng driver ng SDK, mga eskematiko sa disenyo at iba pang mga mapagkukunan, madali kang makapagsimula nang walang mga bulag na lugar.
1. Libreng Sdk
2. Lupon sa istraktura ng board. RK3566 RK3568 Ang dalawang pangunahing board ay magkatugma
3. Sinusuportahan ang maraming mga interface ng screen, sumusuporta sa hanggang sa 4K60 output ng frame. Sinusuportahan ang HDMI, MIPI DSI, EDP, LVDS
4. Ang built-in na independiyenteng NPU, ang lakas ng computing ay maaaring umabot sa 1tops
5. Maramihang mga pagsasaayos: 1/2/4/8GB LPDDR4; 8/32/64/128GB EMMC
6. 4K Pag -decode; Gigabit Ethernet Port; USB3.0
7. Magbigay ng suporta sa teknikal

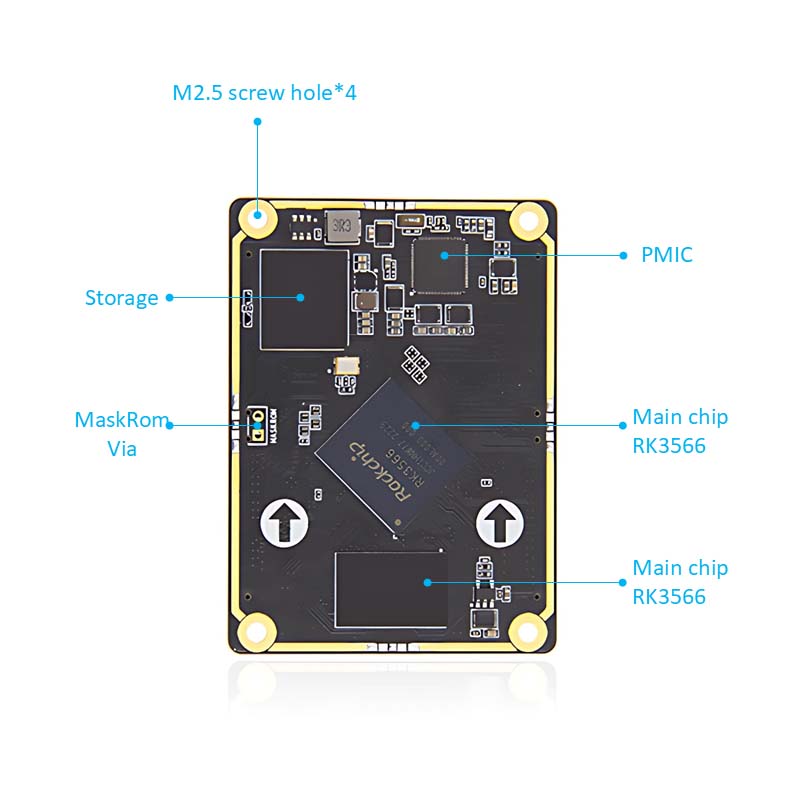

Mga parameter ng core-board
Konektor: 260pins DDR4 Connector, Model: ASOA826-H2SB-7H
Pangunahing Chip: RK3566 (Quad-Core Cortex-A55, 1.8GHz, Mali-G52)
Io: 260 gintong daliri, 0.5mm spacing, humantong sa lahat ng i0
Memorya: 1/2/4/8GB, LPDDR4/4X, 1056MHz
Imbakan: 8/32/64/128GB, EMMC
Konektor: 260pins DDR4 Connector, Model: ASOA826-H2SB-7H
Power Interface: 12V@1A (1a at sa itaas) DC Input, DC Interface
Ethernet: 10/100/1000m Adaptive Ethernet port
HDMI: HDMI2.0 screen interface*1, maximum na resolusyon 4096*2160@60Hz
LVDS: LVDS screen interface*1, solong channel 8bit
MIPI-DSI: interface ng screen ng MIPI*1; Single MIPI mode maximum na resolusyon 1920*1080@60Hz
MIPI-CSI: MIPI Camera Interface*2, Pluggable IMX415/OV8858 camera
EDP: EDP1.3 Screen Interface*1, EDP Touch Interface*1
USB2.0: Type-A interface*3 (host); Type-C interface*1 (OTG), para sa interface ng pagkasunog ng firmware
USB3.0: Type-A interface*1 (host)
Wifi+Bluetooth: Onboard WiFi Bluetooth Module, Model: RTL8821CU
PCLE Interface: Mini-pcle interface, maaaring magamit gamit ang buong-taas o kalahating taas na wifi network card, 4G module o iba pang module ng interface ng mini-pcle
SIM Card Holder: Kailangang magamit ang SIM Card Function gamit ang 4G Module
1²c: 1²c*2
Serial port: debug serial port*1 (UART2) default na parameter 1500000-8-N-1; Lvttl serial port*2 (uart7 & uart9); RS232*2 (UART3 & UART4); RS485*2 (UART1 & UART6)
TF Card Holder: Suportahan ang Micro SD (TF) Card upang simulan ang system, hanggang sa 512GB
Audio: audio output, 3.5mm audio jack*1 (berde); Audio input, 3.5mm audio jack*1 (pula) mic microphone interface*1
SPK Speaker Interface*1, maaaring kumonekta sa 1W Power Speaker
Mga pindutan: pindutan ng kuryente; Button ng Maskrom; Pindutan ng pagbawi
Infrared Receiver: Sinusuportahan ang function na Remote Control Function
RTC: RTC Power Socket*1
Fan Interface: Sinusuportahan ang pag -install ng 5V fan cooling
