Detalye ng Produkto

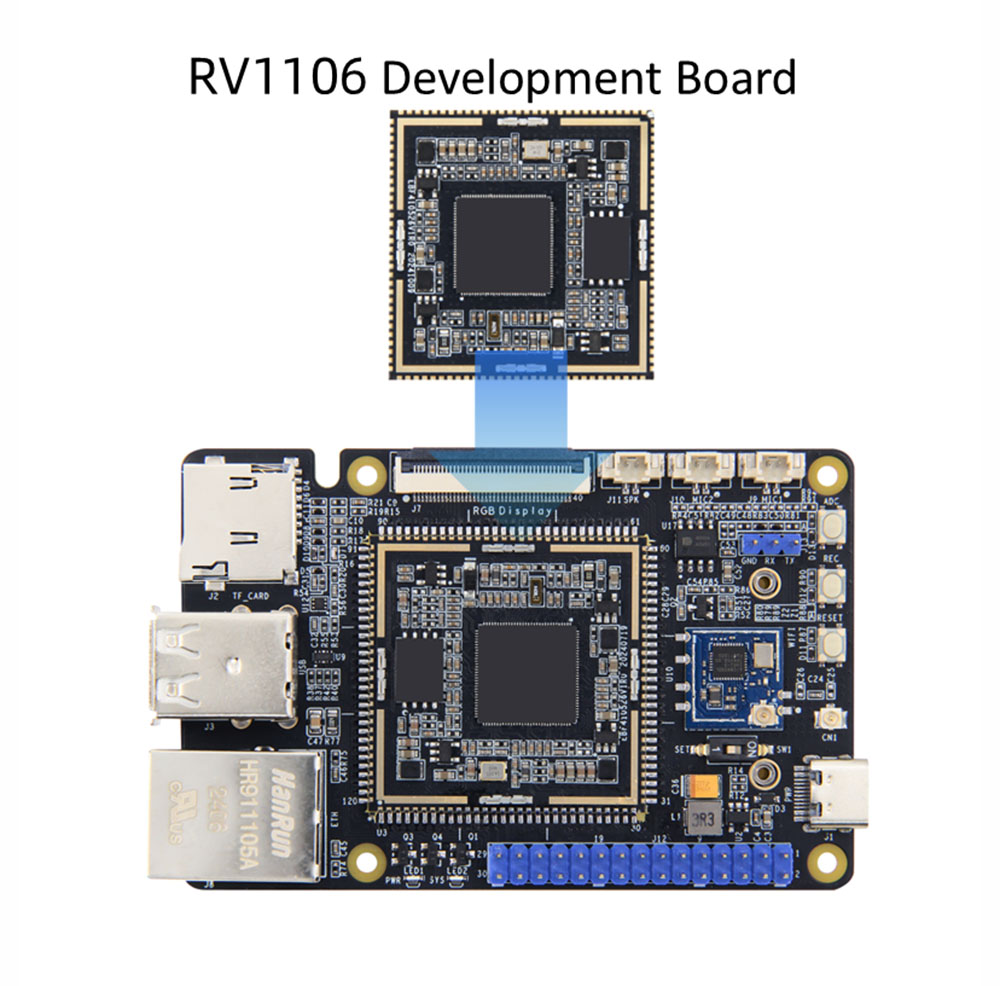

Ang board ng TP-RV1106 ay pangunahing naglalayong sa mga gumagawa at naka-embed na mga developer ng antas ng entry, at maaaring magamit para sa kaunlaran sa iba't ibang larangan tulad ng matalinong bahay, pagsubaybay sa seguridad, pang-industriya na automation, elektronikong consumer, Internet ng mga bagay, edukasyon at libangan.

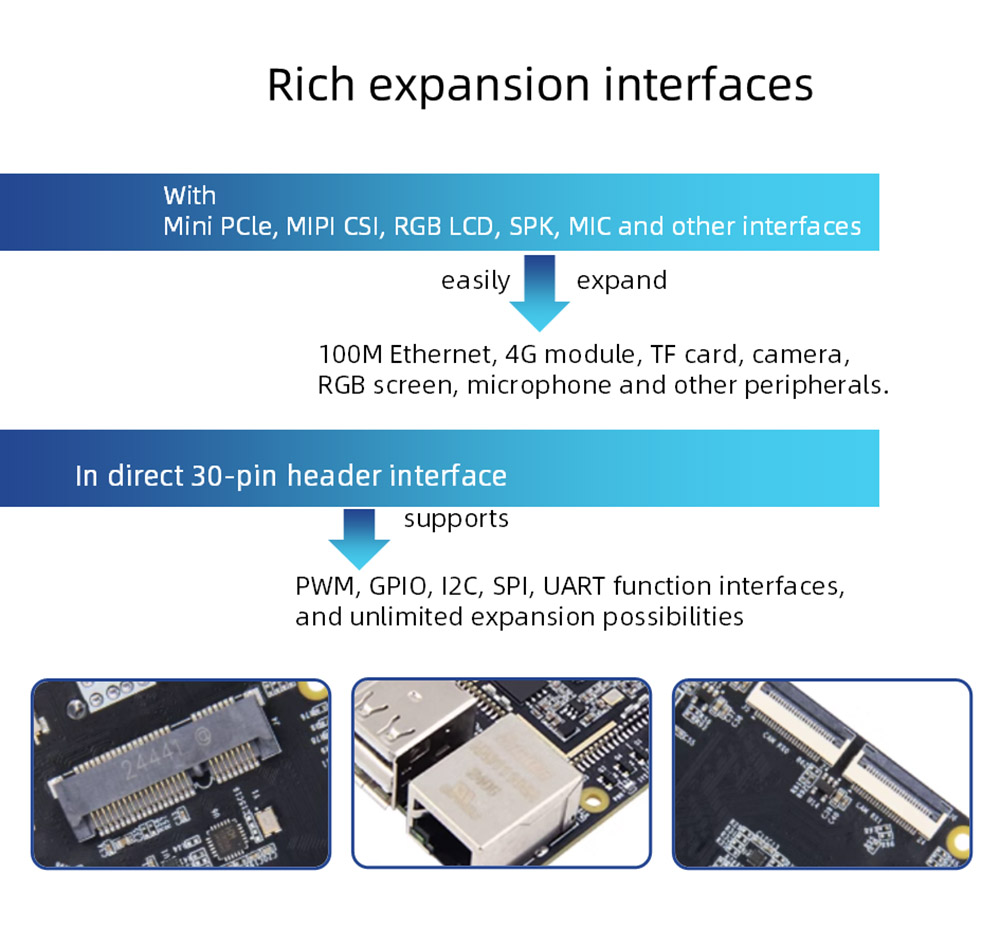

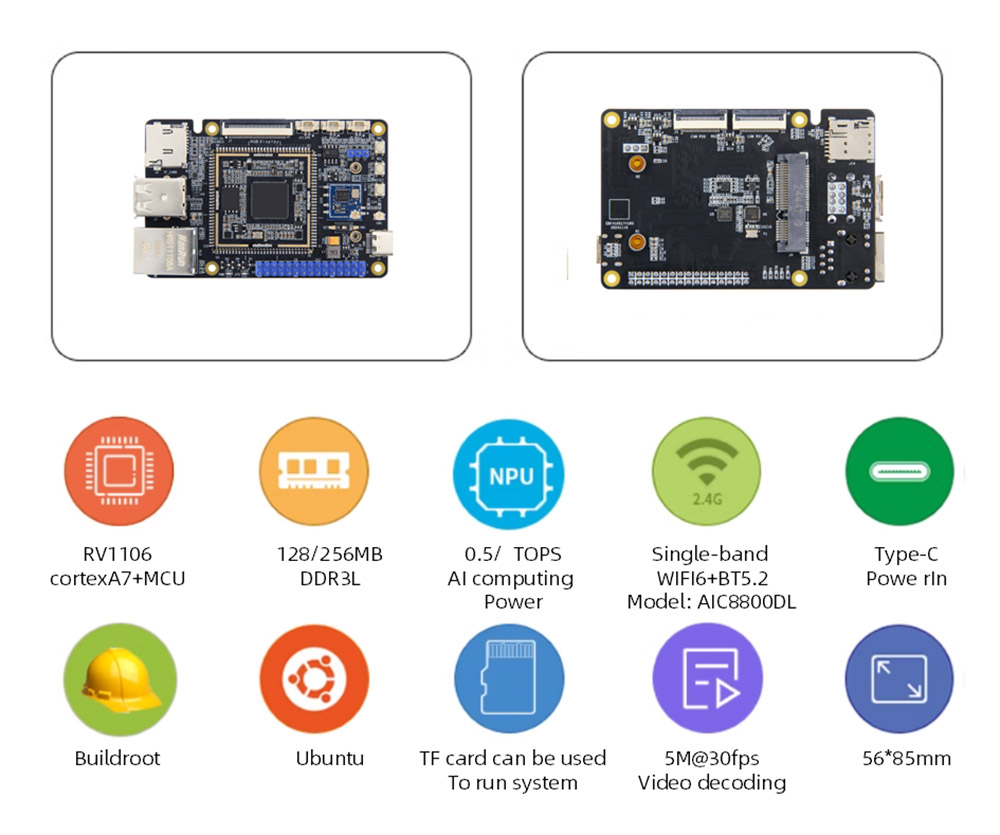

Gumamit ng Rockchip RV1106 bilang pangunahing chip, na may single-band na wifi6+bt5.2 wireless module USB2.0 host, 100m Ethernet, TF card holder, MIPI camera, MIC, SPK at iba pang peripheral, 30pin configurable pin, suportahan ang GPIO, SPI, I2C, UART, PWM functions.

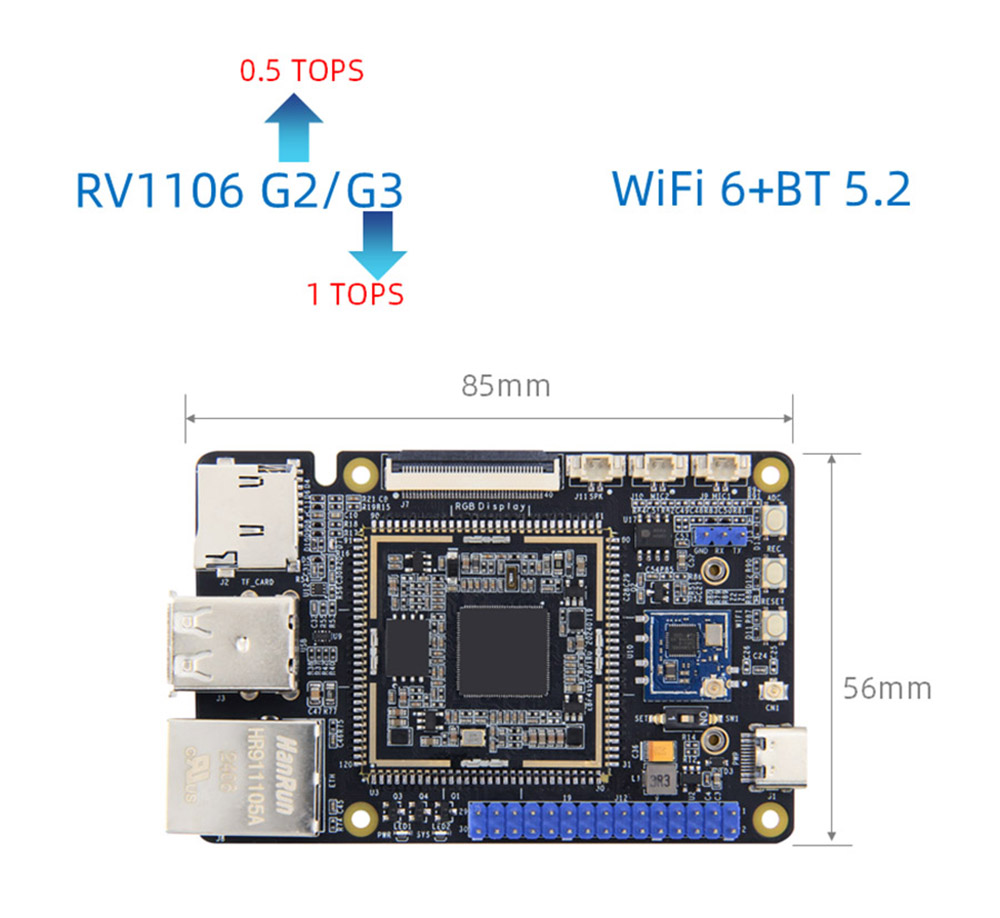

Ang built-in na independiyenteng kapangyarihan ng computing ng NPU ay maaaring umabot sa 0.5t/1tops@int8, kasama ang camera ay maaaring mapagtanto ang pagkilala sa real-time na video, pagkilala sa larawan at iba pang mga pag-andar.

Ang built-in na low-latency na module ng pag-encode ng video, maaaring suportahan ang hanggang sa 5M@30fps H264/H265 na pag-encode ng video, 4M@60fps JPEG/MJPEG encoding, at sumusuporta sa maraming mga pamamaraan ng control ng rate.

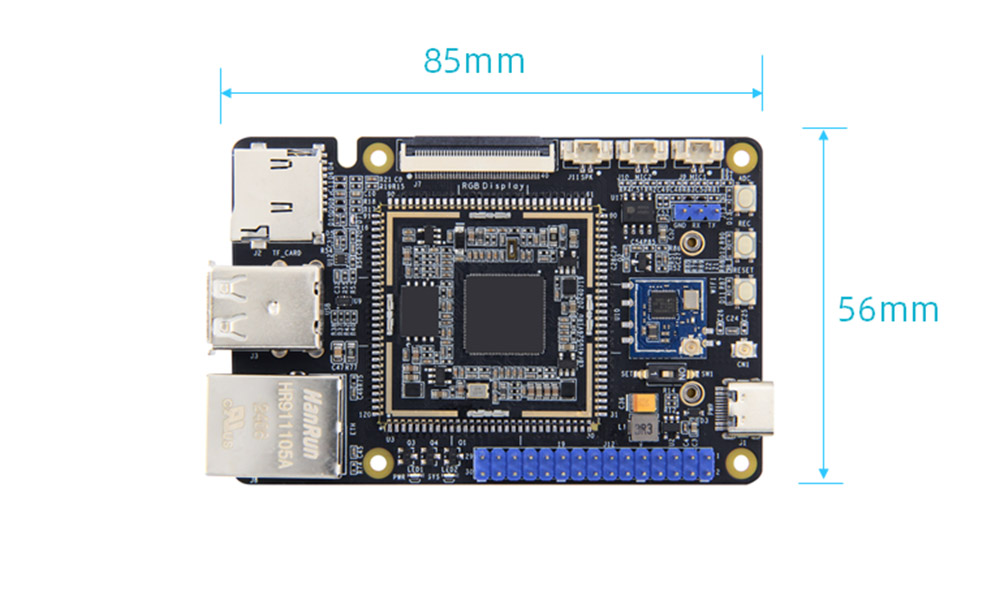

Nagbibigay ang Lupon ng dalawang opsyonal na mga pagsasaayos ng memorya, na may sukat na 56*85mm, maliit at katangi -tangi, mababang pagkonsumo ng kuryente at mataas na pagganap, at madaling patakbuhin ang Linux system.

Nagbibigay ng imahe ng system ng buildRoot, ganap na bukas na data ng mapagkukunan, mga dokumento sa tutorial, kumpletong pakete ng pag -unlad ng driver ng SDK, mga eskematiko ng PDF at iba pang mga mapagkukunan upang mapadali ang paggamit ng gumagamit at pangalawang pag -unlad.

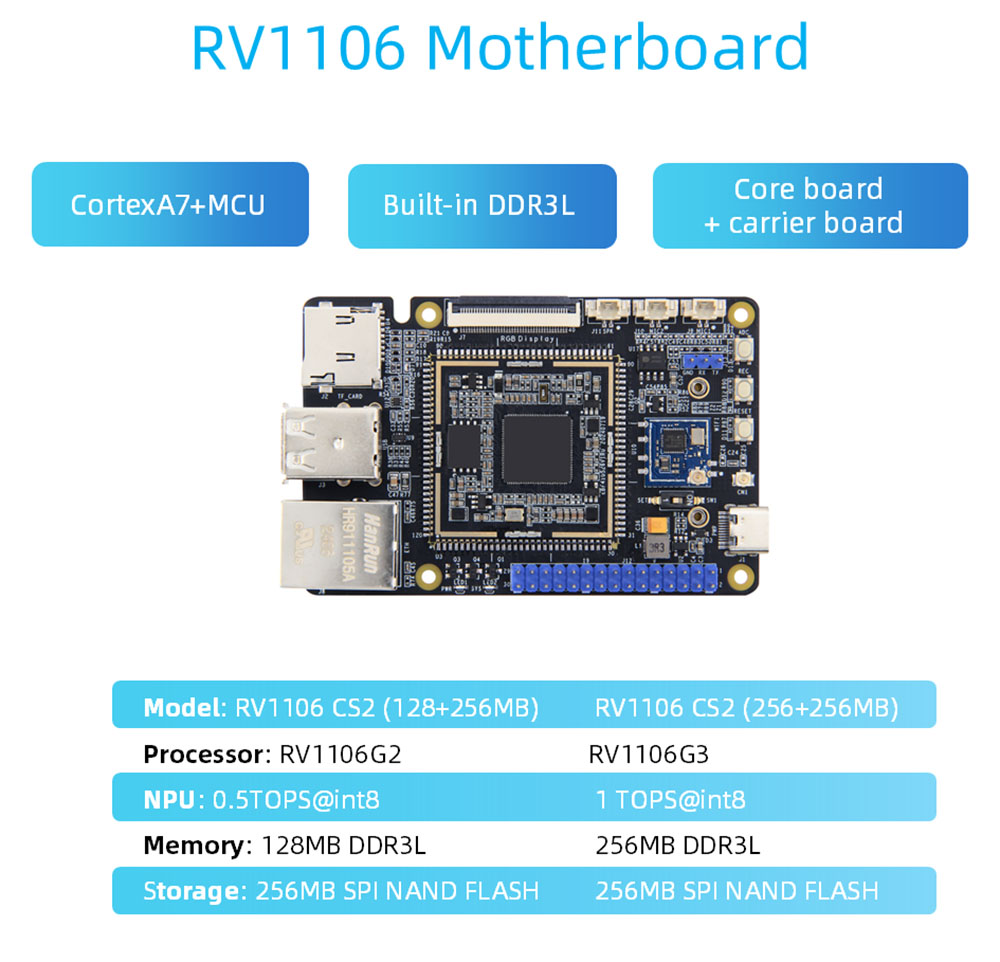

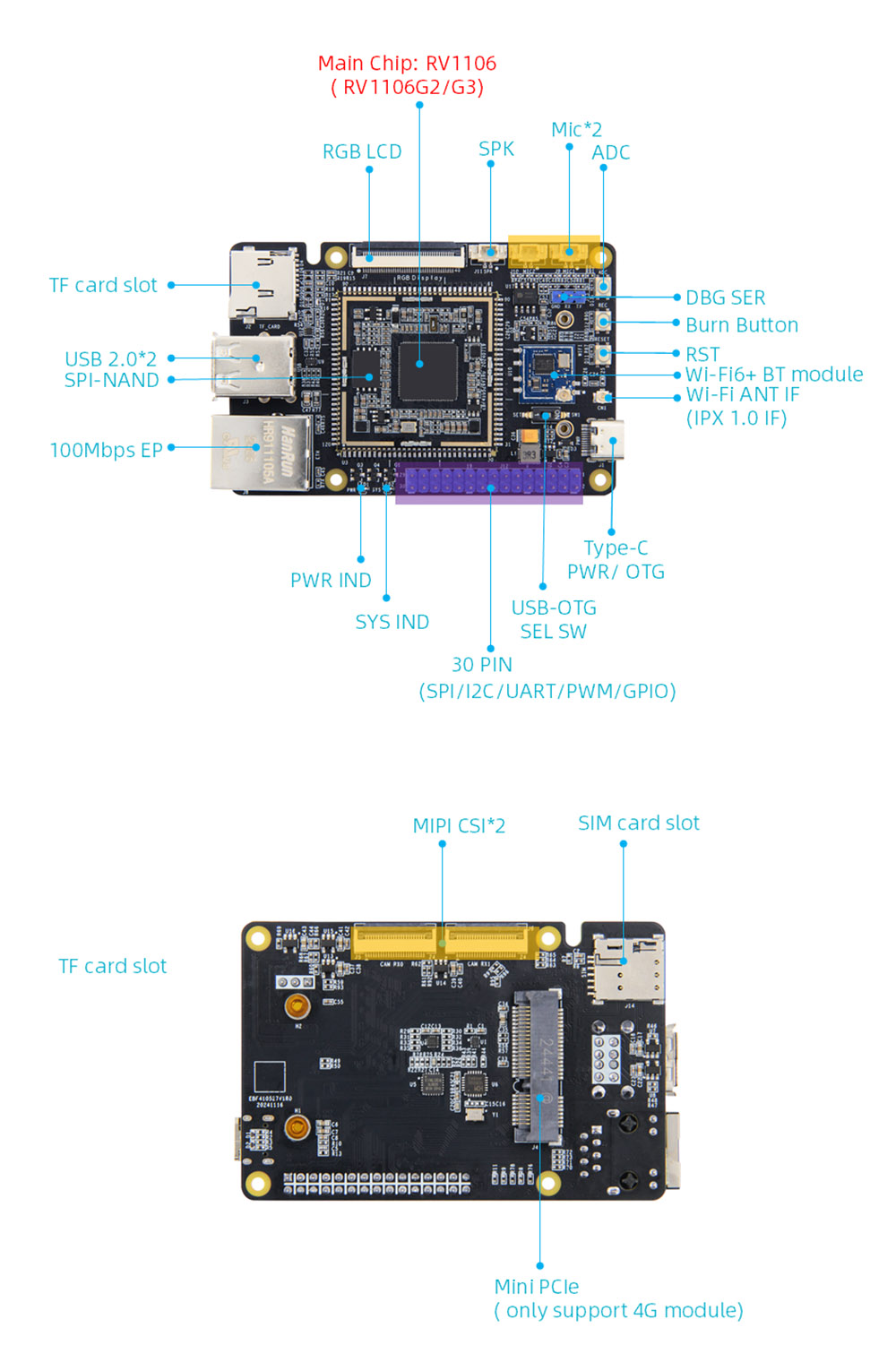

RV1106 Mga pagtutukoy ng Motherboard Hardware

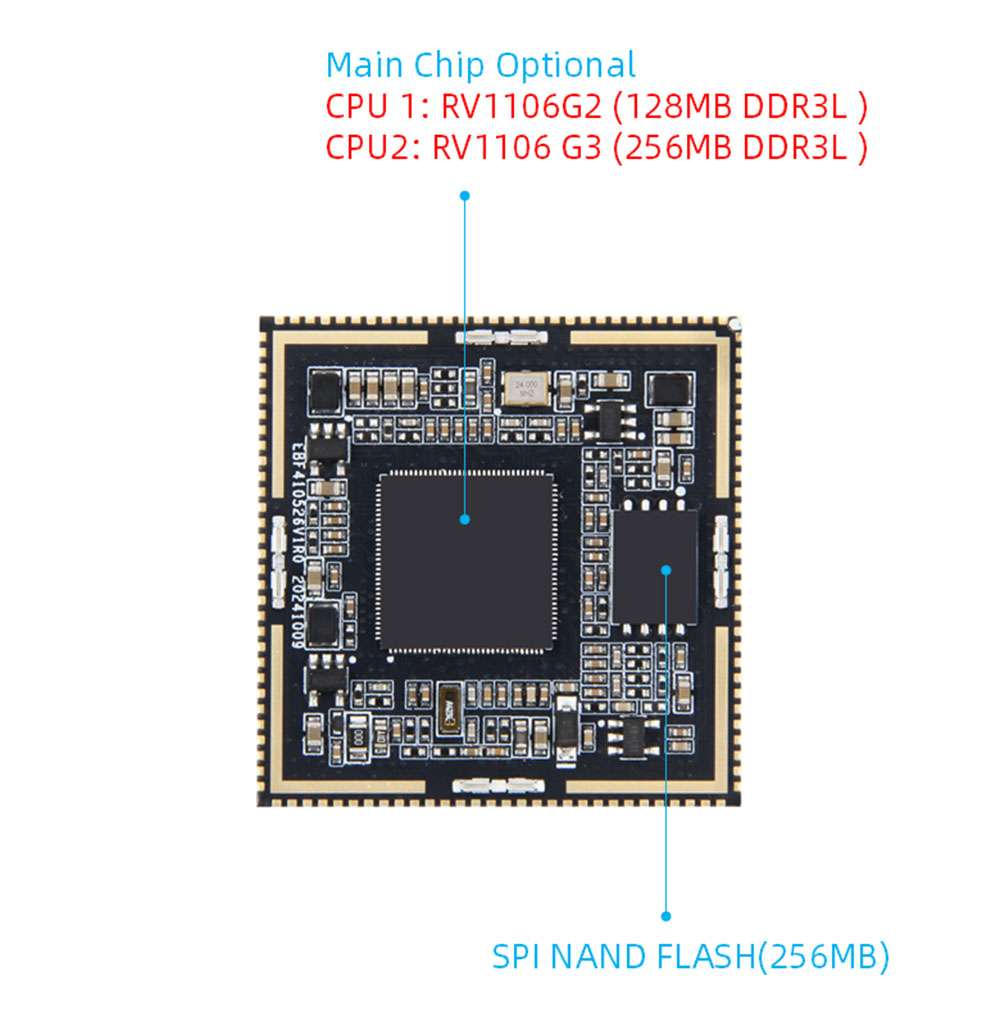

 CPU: Main Chip: RV1106, Cortexa7+MCU

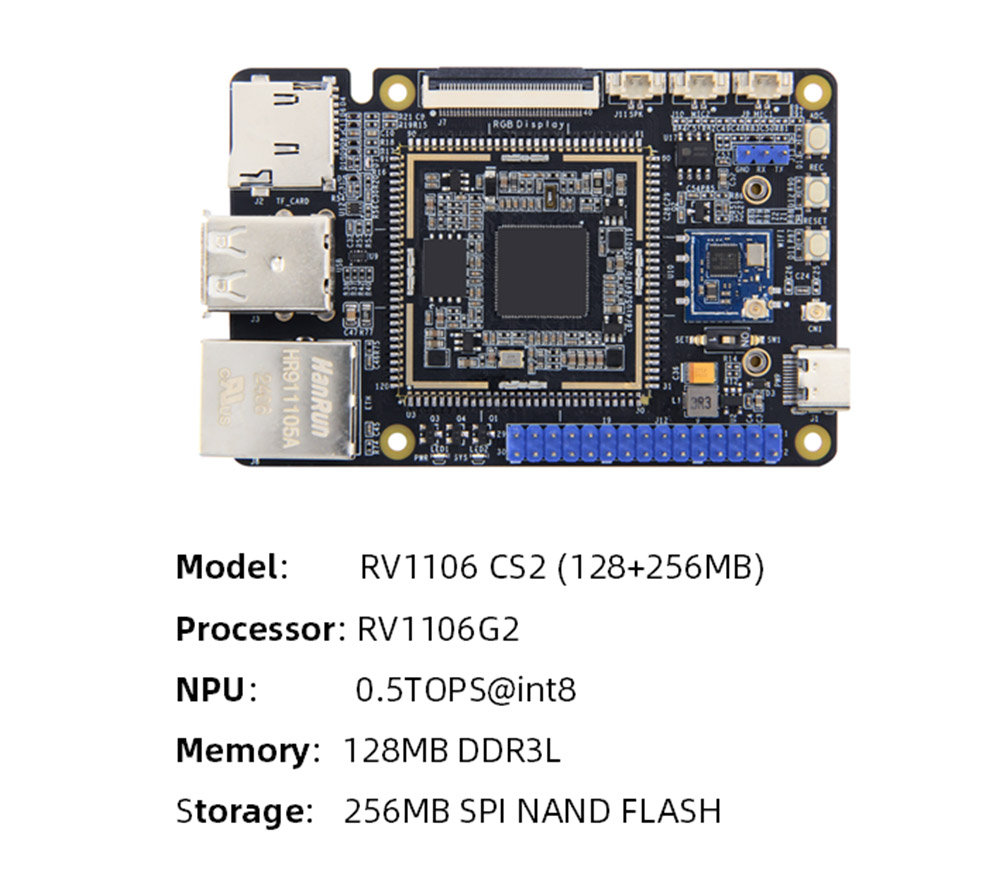

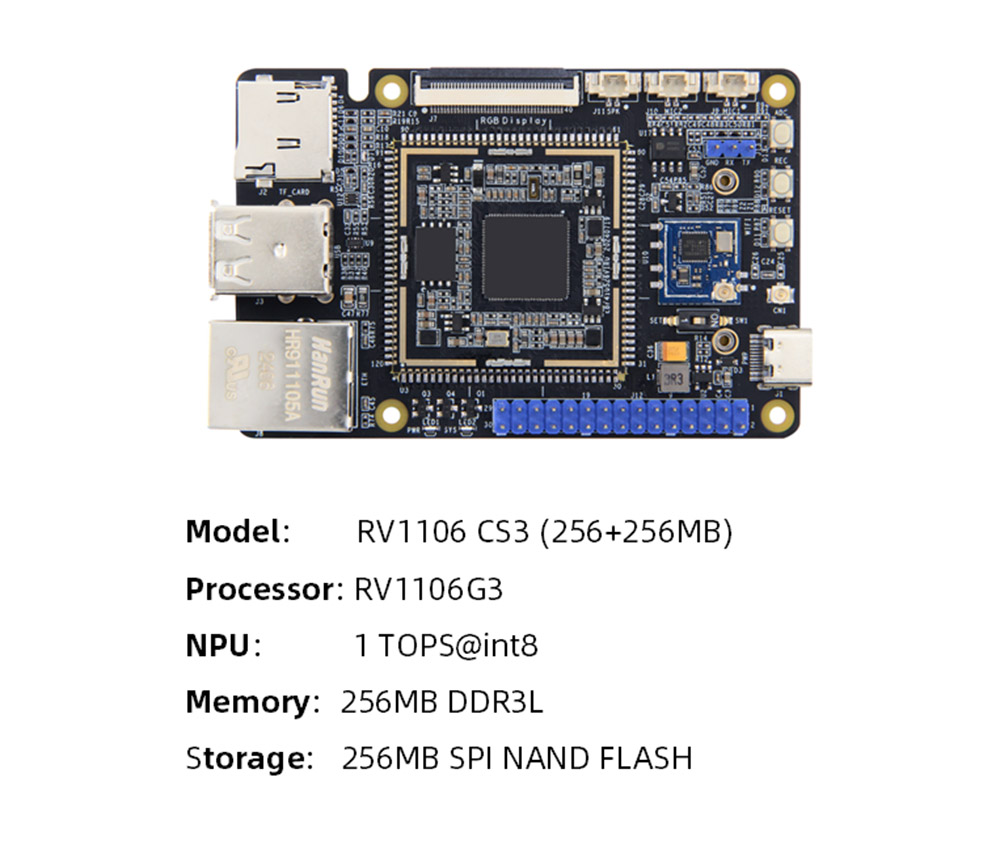

 memorya: naka -embed na DDR3L, opsyonal na RV1106G2: 128MB/RV1106G3: 256MB

 Imbakan: Spi-Nand Flash, Kapasidad: 256MB

 AI Computing Power: RV1106G2: 0.5tops@int8.rv1106g3: 1tops@int8

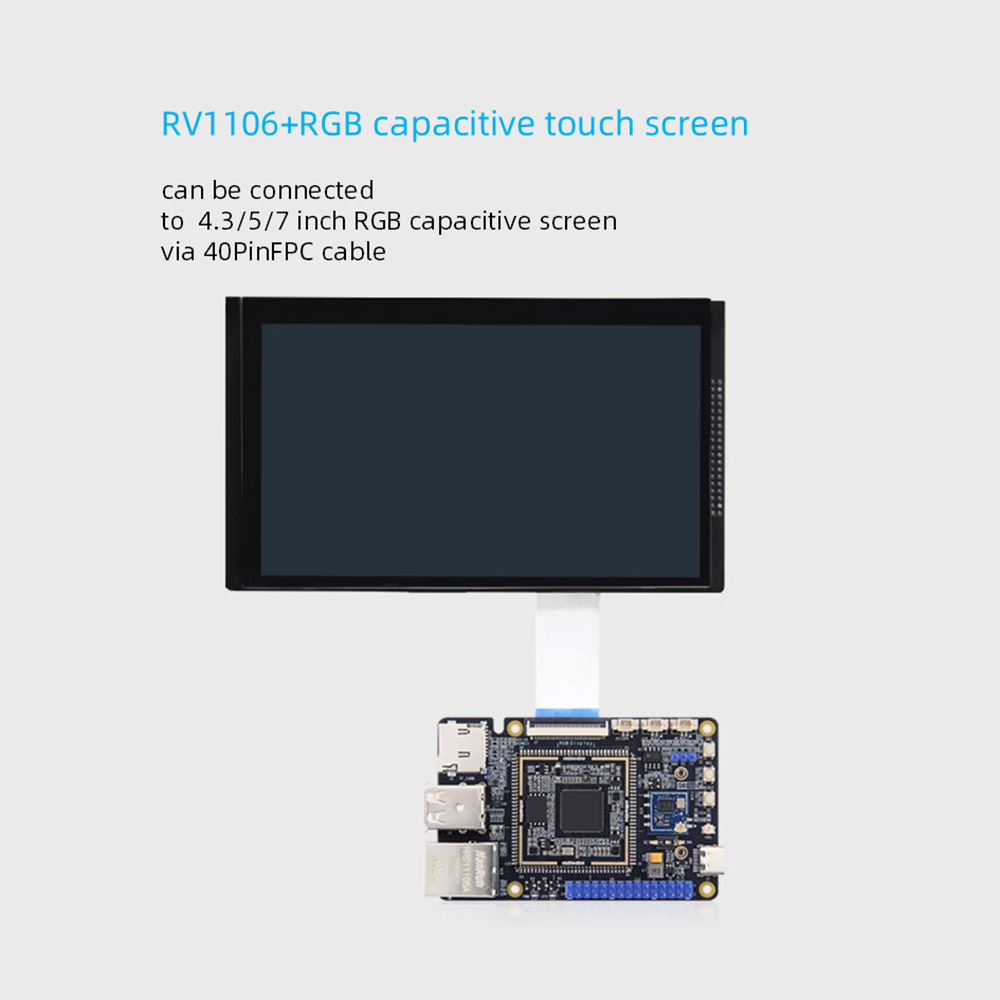

 Ipakita: 40pin FPC interface 0.5mm spacing, 18bit RGB interface tiyempo, ay maaaring direktang konektado sa aming 4.3/5/7-pulgada na RGB interface capacitive screen sa pamamagitan ng FPC cable

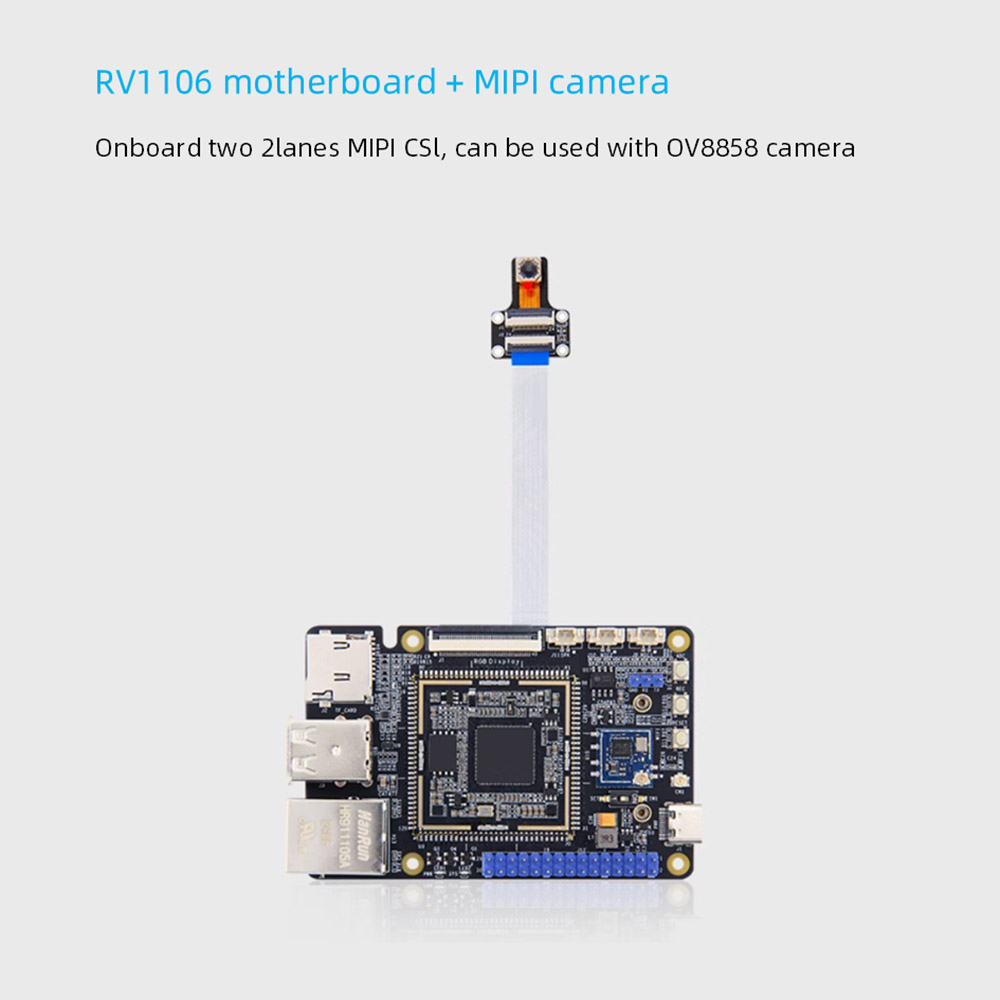

 Camera: Dalawang 2Lanes MIPICSI Input, Sinusuportahan ng Single Channel hanggang sa 5M@30fps input, sinusuportahan ng Dual Channel hanggang sa 1080p@30fps sabay -sabay na input

 Power Interface: 5V@1A DC Input, Type-C interface, maaari ring magamit upang magsunog ng mga imahe

 Ethernet: 100m Ethernet Port*1, Sinusuportahan ang 10/100Mbps Data Transmission Rate

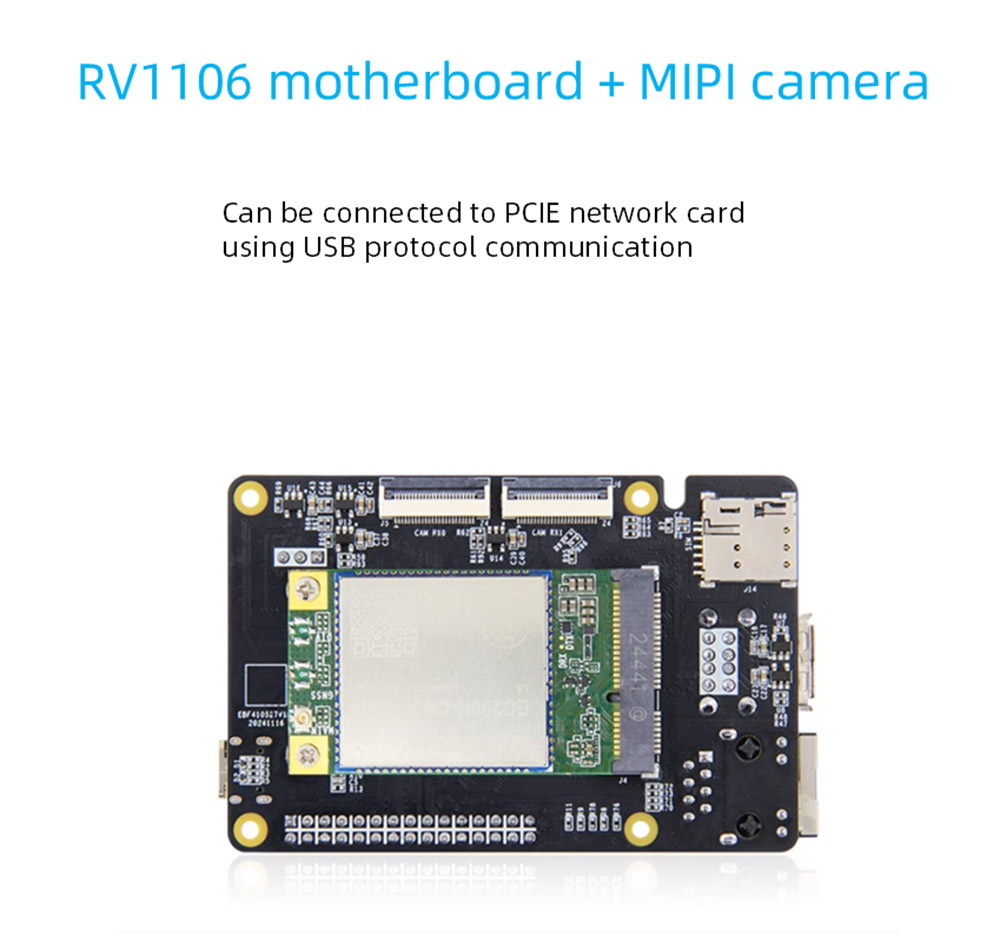

 PCLE Interface: Mini-PCLE Interface*1, maaaring kumonekta sa PCIe Network Card Gamit ang USB Protocol Communication

 SIM Card: SIM Card Holder*1, Kailangang magamit ang SIM Card

 TF Card Holder: Ang interface ng SD2.0, ay sumusuporta hanggang sa 512GB, sumusuporta sa TF card boot system

 USB2.0: USB Host Type-A Interface*2

 USB-OTG: host kapag lumipat sa type-a, aparato kapag nakabukas sa type-c

 Lumipat ang pagpili

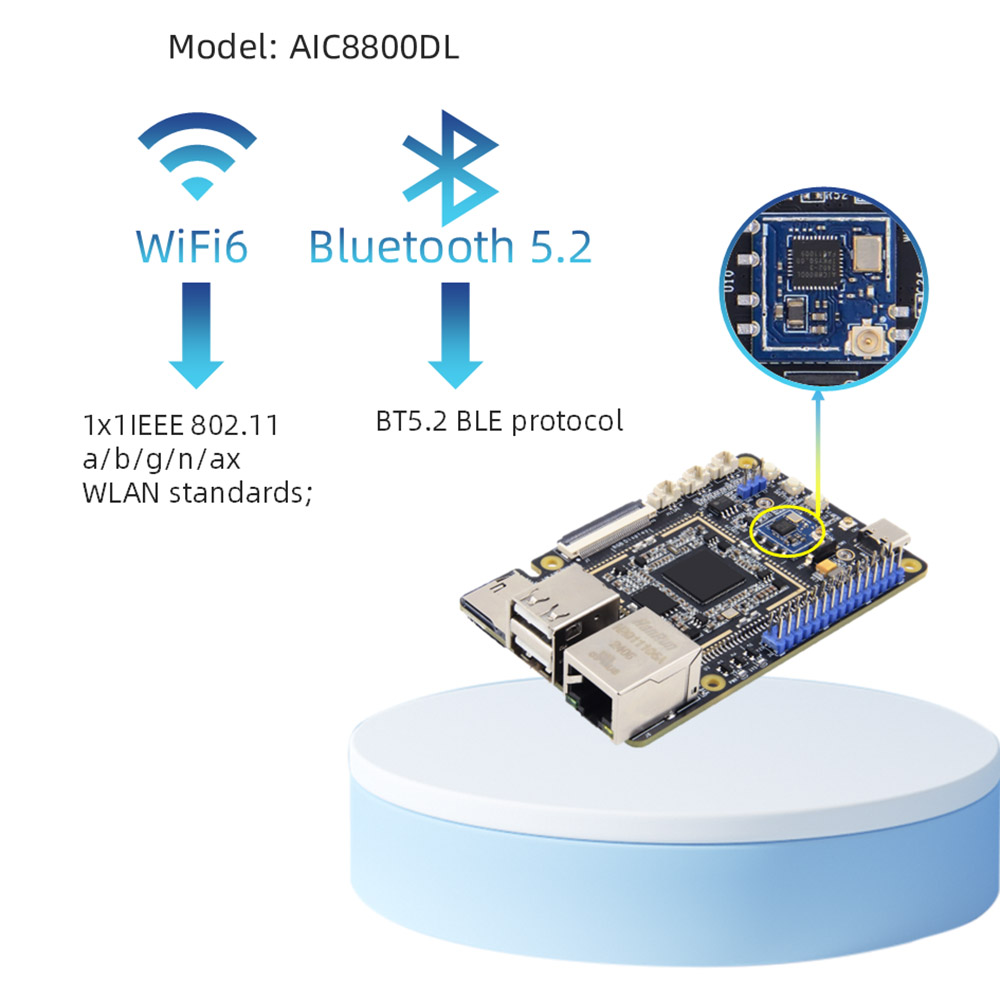

 Wifi+Bluetooth: Suporta sa Onboard 2.4GWIFI6+BT5.2 BLE, Model: AIC8800DL30

 IO Interface: Pin2.54 pin interface, sumusuporta sa GPIO, SPI, I2C, UART, PWM function

 Debug serial port: default na parameter 115200-8-N-1

 Audio: interface ng mikropono*2, dual-channel mic input; Speaker Interface*1, Playback ng Single-Channel SPK (kaliwang channel)
