Allwinner H618 Core Board

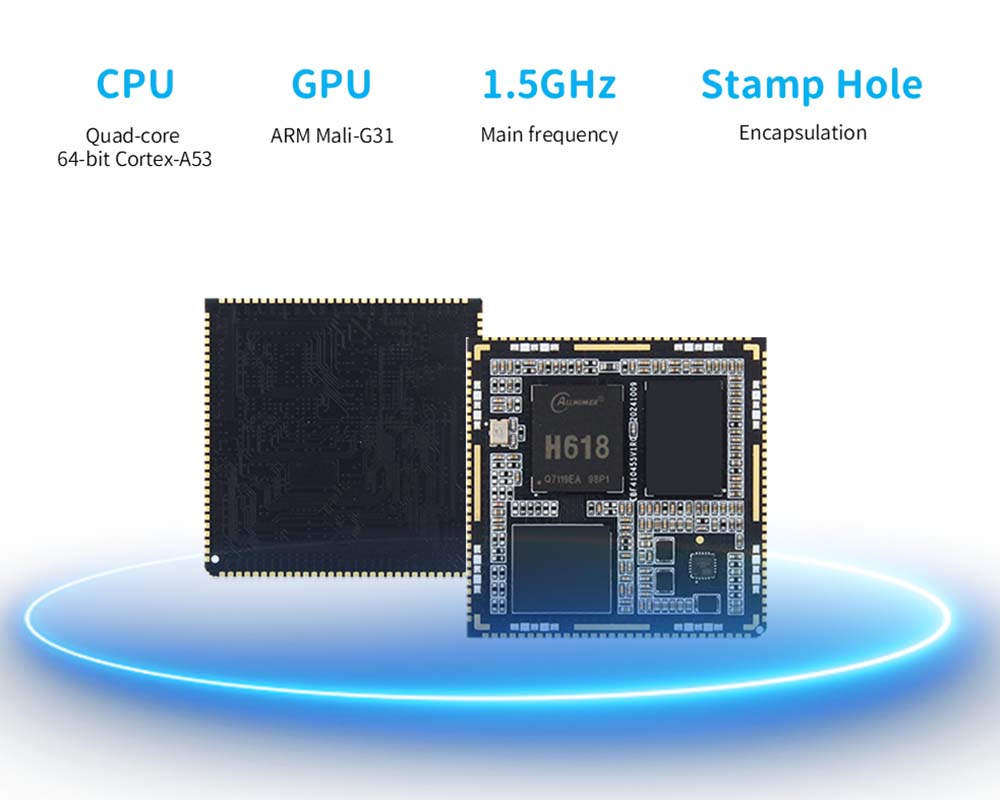

● Ang A1 stamp hole core board (TP-A1CS) ay gumagamit ng AllWinner H618 bilang pangunahing chip, 64-bit quad-core cortex-A53 processor, pangunahing dalas 1.5GHz, integrated Mali-G31GPU, na may mayaman na audio at video interface, ay maaaring malawakang ginagamit sa mga kahon ng TV, mga matalinong screen at iba pang mga patlang.

● Sinusuportahan ang pag -encode at pag -decode ng maraming mga format ng video, sumusuporta sa hanggang sa 8K@24fps H.265 pag -decode at 4K@25fps H.264 encoding, at sumusuporta sa hanggang sa 4K@60fps HDMI display output.

● Nagbibigay ng dalawang mga pagpipilian sa memorya at imbakan, memorya ng LPDDR4 Opsyonal 2GB/4GB, mga pagpipilian sa imbakan ng EMMC 3 8GB/32GB.

● Pag -ampon ng disenyo ng interface ng stamp hole, ang board ay 40*40mm lamang ang laki, maliit at katangi -tangi, na may 6 na layer ng itim na paglulubog na ginto. Bilang karagdagan sa DDR, EMMC Bus, LRADC, ang I0 ay ganap na pinangunahan

● Ang interface ng peripheral ay mayaman, at ang pangunahing board ay humantong sa USB OTG/host, I2CSPI, PWM, I2S, HDMI, UART at iba pang mga interface sa pamamagitan ng koneksyon ng stamp hole.

● Opisyal na sumusuporta sa mainstream na Android TV, Debain, mga imahe ng operating system ng Ubuntu, at maaaring mailapat sa higit sa 6 iba't ibang mga kapaligiran ng aplikasyon.

● Ang pagtutugma ng Wildfire Luban Cat A110 buong board ay nagbibigay ng mga tutorial at mga kit ng pag -unlad ng driver ng SDK, at ang impormasyon ay ganap na bukas na mapagkukunan, na maginhawa para magamit ng mga gumagamit at pangalawang pag -unlad.

H618 Core Board Parameter

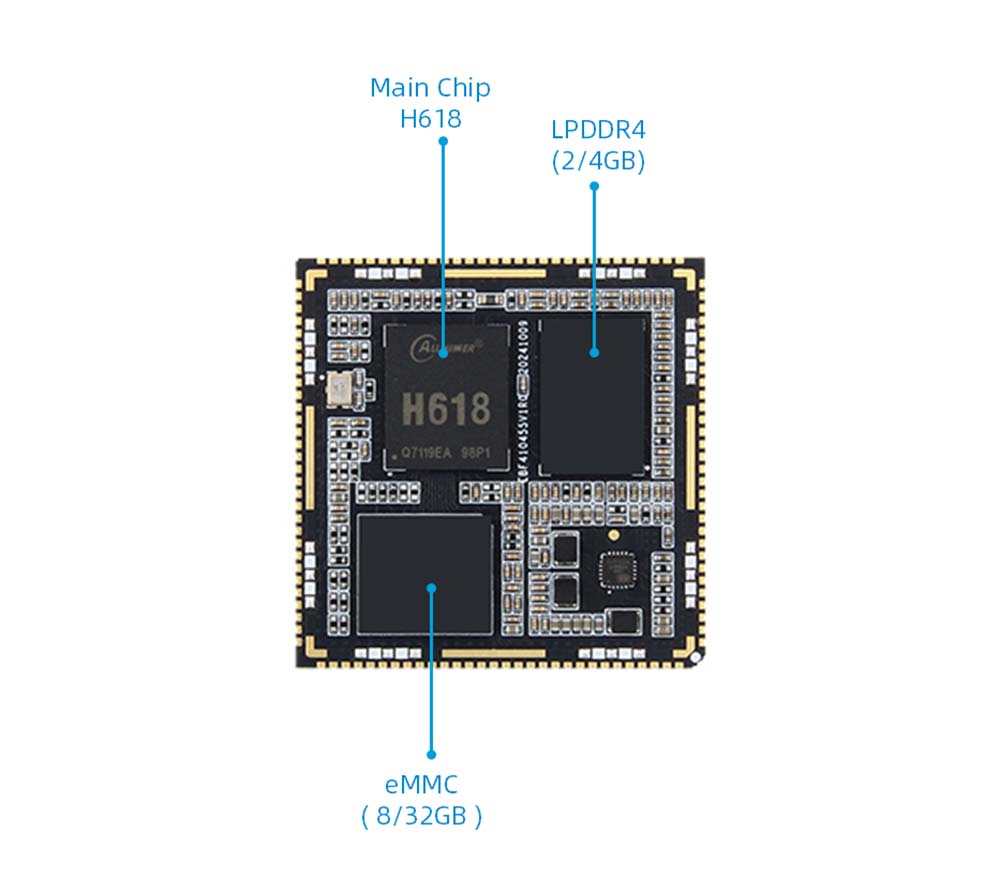

● Pangunahing Chip: Allwinner H618

● CPU: 4-core 64-bit Cortex-A53

● Copp: ARM Malizo-G31

● Memory: Onboard LPDDR4, 2/4GB

● Imbakan: Ang EMMC, 8/32GB, ay sumusuporta sa sistema ng boot ng EMMC

● Interface: Bilang karagdagan sa DDR, EMMC Bus, LRADC, 10 buong nangunguna, kabilang ang GPI088, kasama ang 8 USB Dedicated, 1 AP Reset Reset Pin, 1 Bluetooth Paganahin, 1 Wifi Paganahin, 1 FEL Button

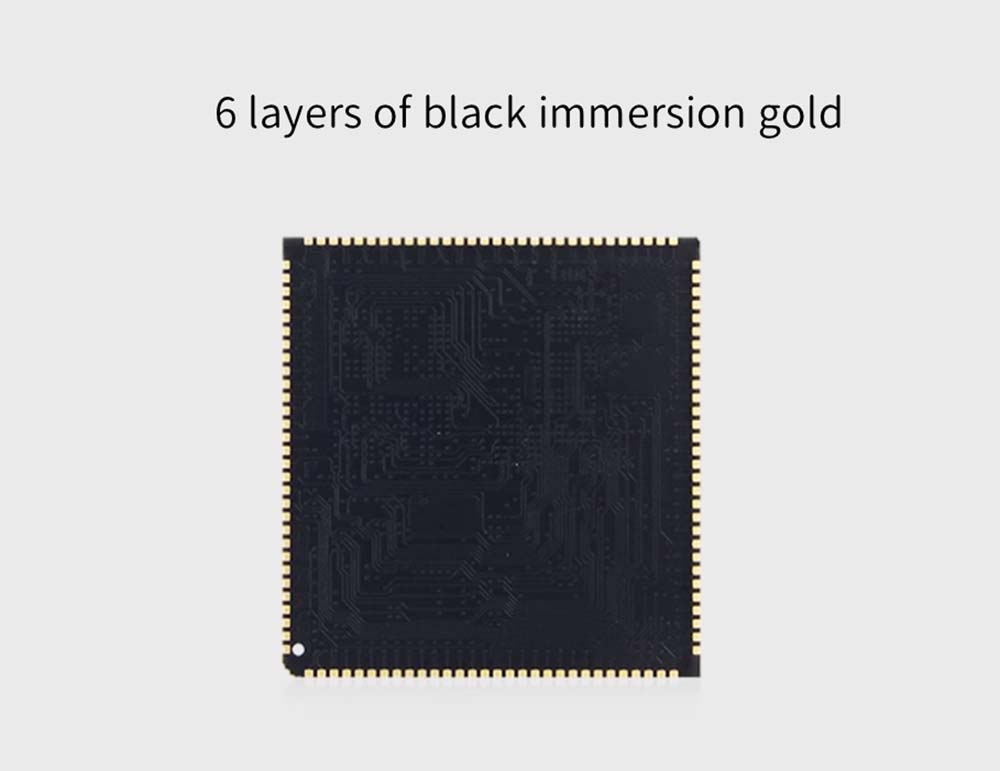

● PCB: 6 na layer, disenyo ng immersion na ginto

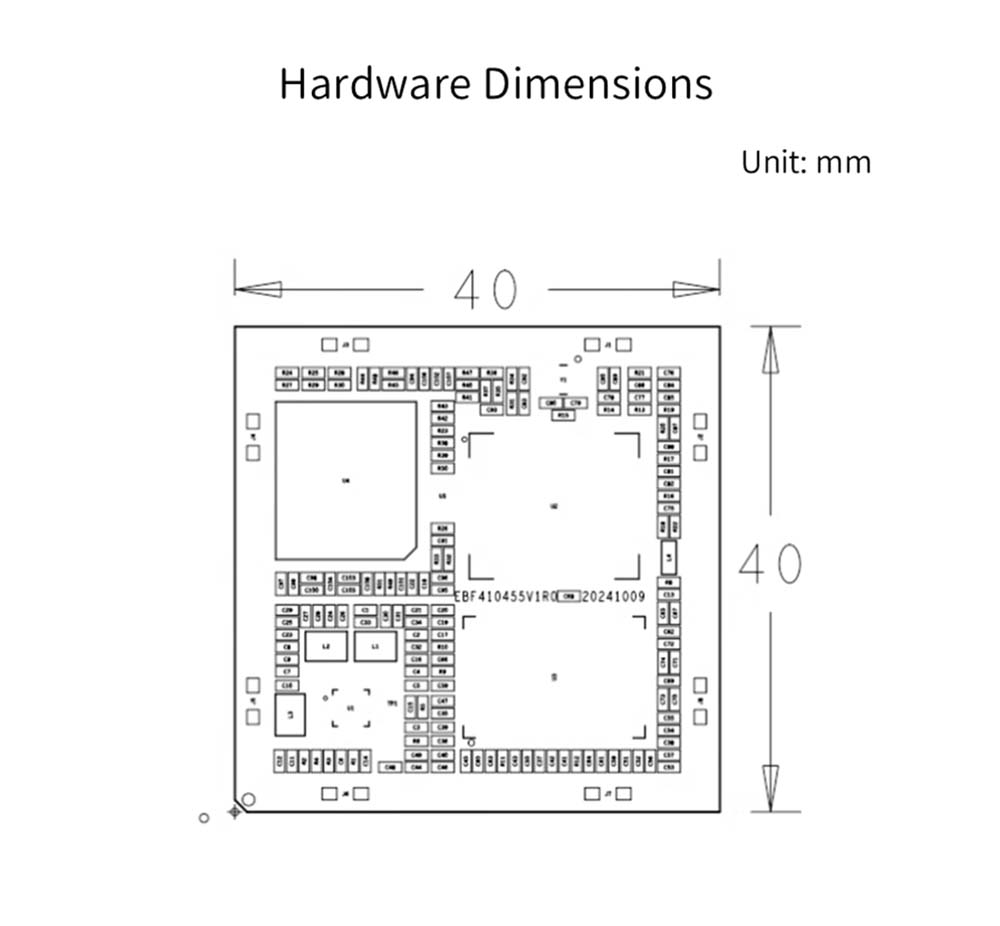

● Laki: 40*40mm

Signal interface

● Port ng Network: 1 Gigabit Ethernet

● Jtag: 1

● Audio: 1, kaliwa at kanang mga channel

● Serial port: 6

● 12c: 5

● SPI: 2

● PWM: 4

● 12s: 3

● USB OTG: 1

● USB host: 3

● HDMI: 1

● SD: 1

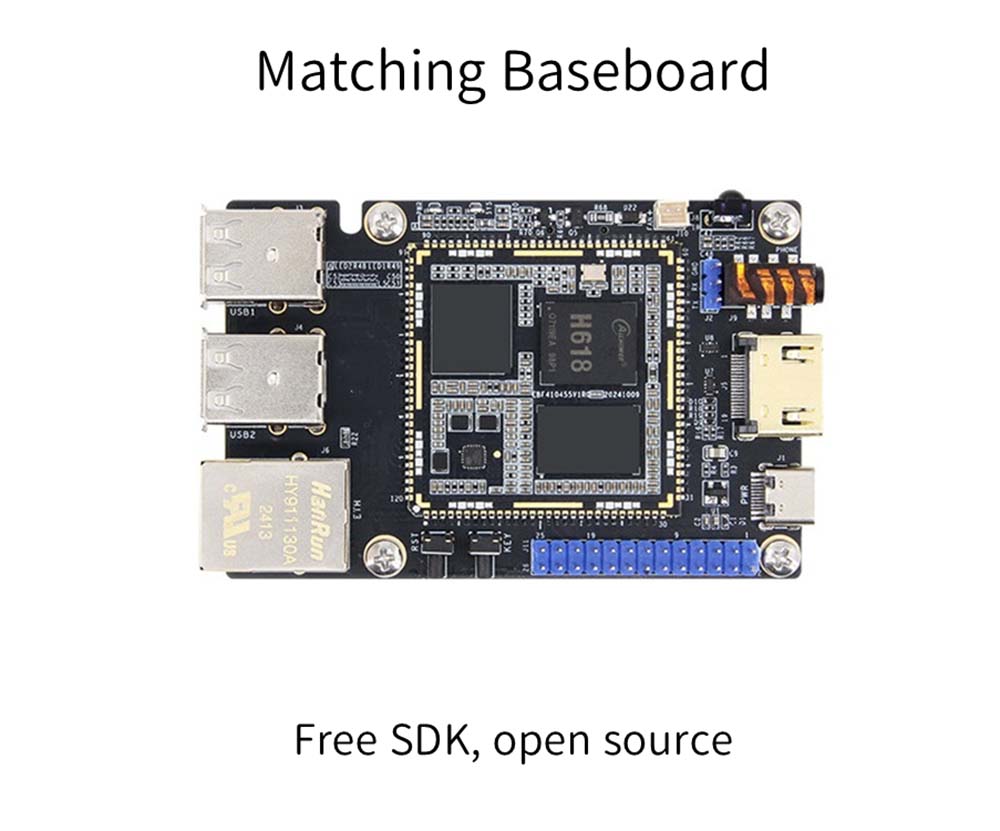

Magagamit ang pagtutugma ng baseboard

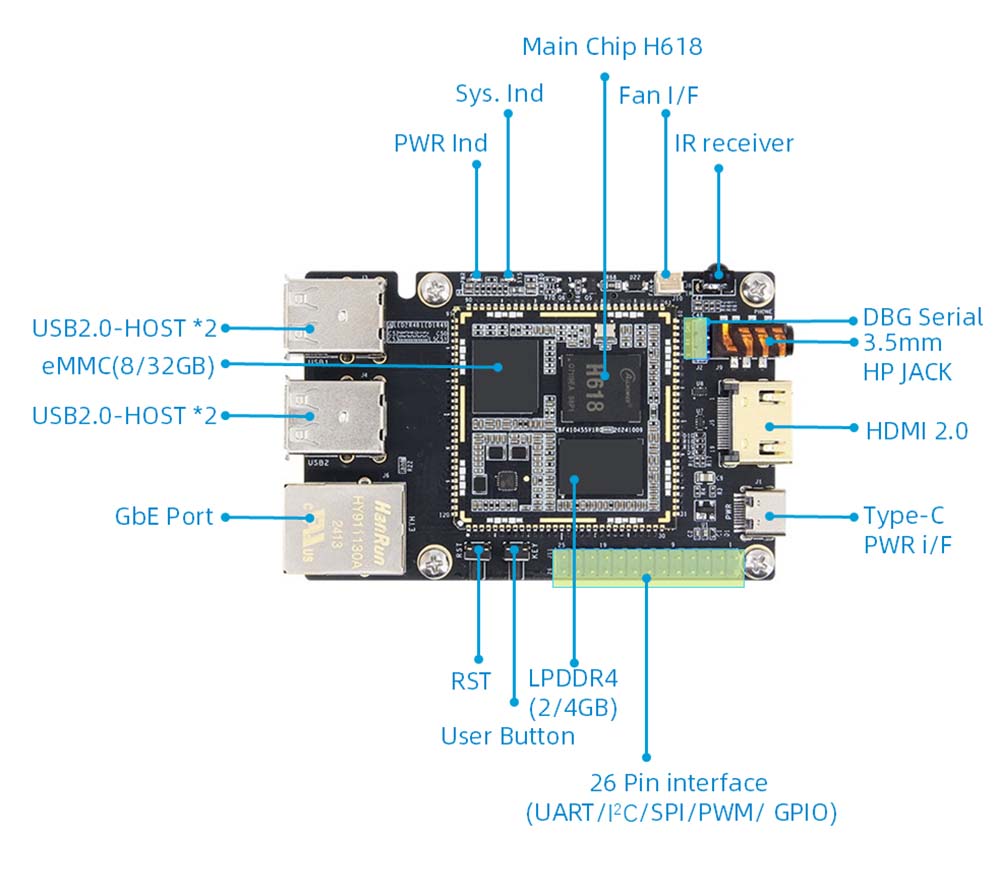

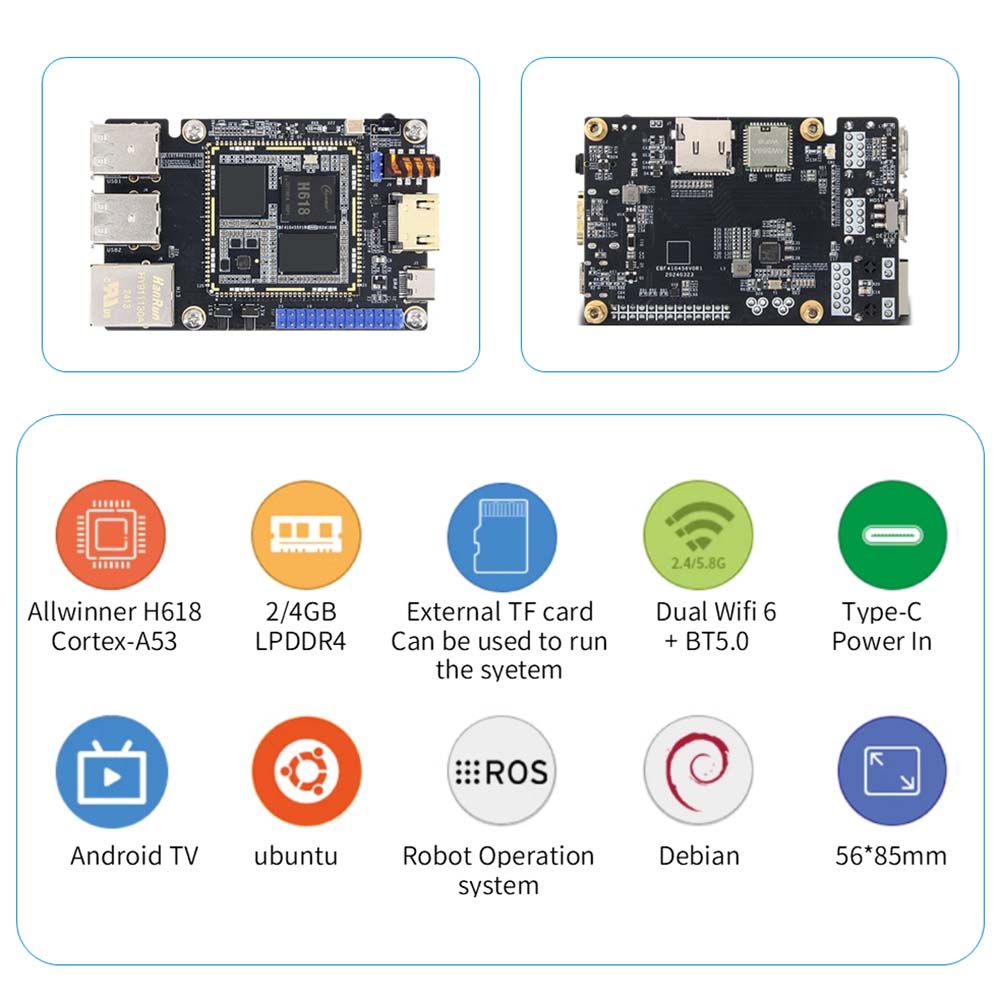

H618 Motherboard Hardware Parameter

1. CPU: Main Chip: Allwinner H618, 4-core 64-bit Cortex-A53

2. Guu: MM G31 MP2

3. Memory: Onboard LPDDR4, 2/4GB

4. Imbakan: Ang EMMC, 8/32GB, ay sumusuporta sa sistema ng boot ng EMMC

5. Power Interface: 5V@3A DC Input, Type-C Interface, Maaari ring magamit upang magsunog ng mga imahe

6. Y Ethernet: 10/100/1000m Adaptive Ethernet Port

7. USB2.0: USB Host Type-A Interface*4

8. Switch ng Seleksyon ng USB-OTG: Host Kapag lumipat sa Type-A, aparato kapag nakabukas sa Type-C

9. HDMI: HDMI2.0 Screen Interface*1, Sinusuportahan ang 1920x1080@60fps sa ilalim ng Linux System at 4096x2160@60fps sa ilalim ng Android TV System

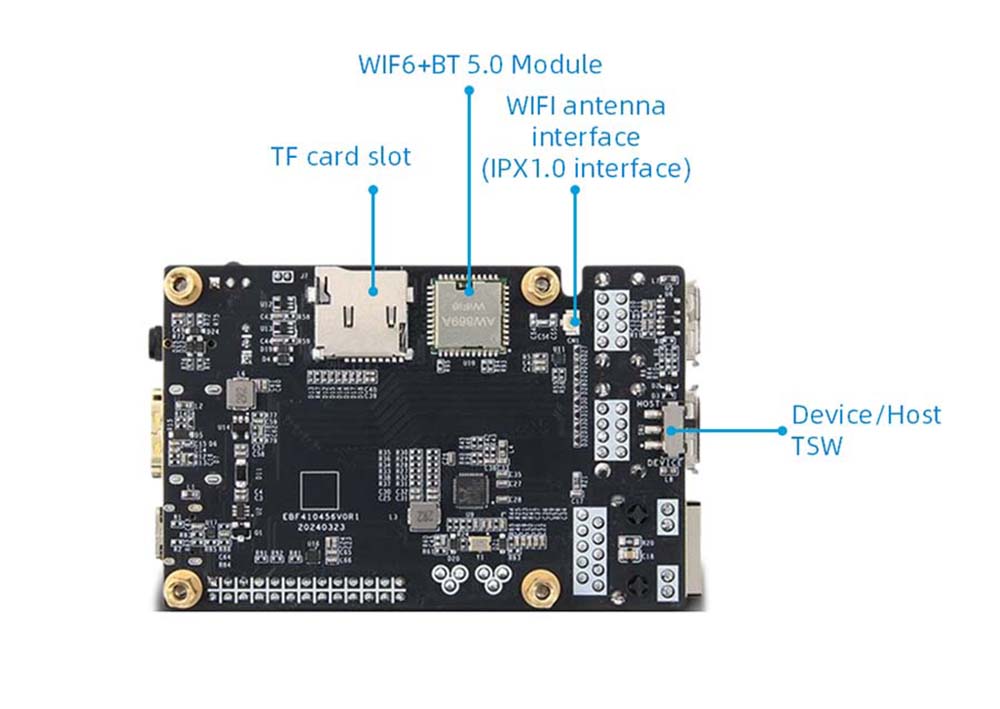

10. WiFi+Bluetooth: Suporta sa Onboard 2.4G/5.8G Dual-Band WiFi6+BLE5.0, Model: AW869A

11. TF Card Holder: Ang interface ng SD3.0, ay sumusuporta sa hanggang sa 512GB, sumusuporta sa TF card boot system

12. I0 Interface: 26 PIN 2.54 PIN interface, sumusuporta sa GPIO, SPI, I2C, UART, PWM function

13. Debug Serial Port: Default na Parameter 115200-8-N-1

14. Audio: 3.5mm headphone interface*1;

15. Button: I -reset ang pindutan*1, pindutan ng gumagamit*1

16. LED: Power Indicator*1; Tagapagpahiwatig ng system "1

17. Infrared Receiver: Suportahan ang Function ng Remote Control Function

18. Fan Interface: Suportahan ang Pag -install ng 5V Fan para sa Pag -dissipation ng Heat

19. Laki: 56*85mm
