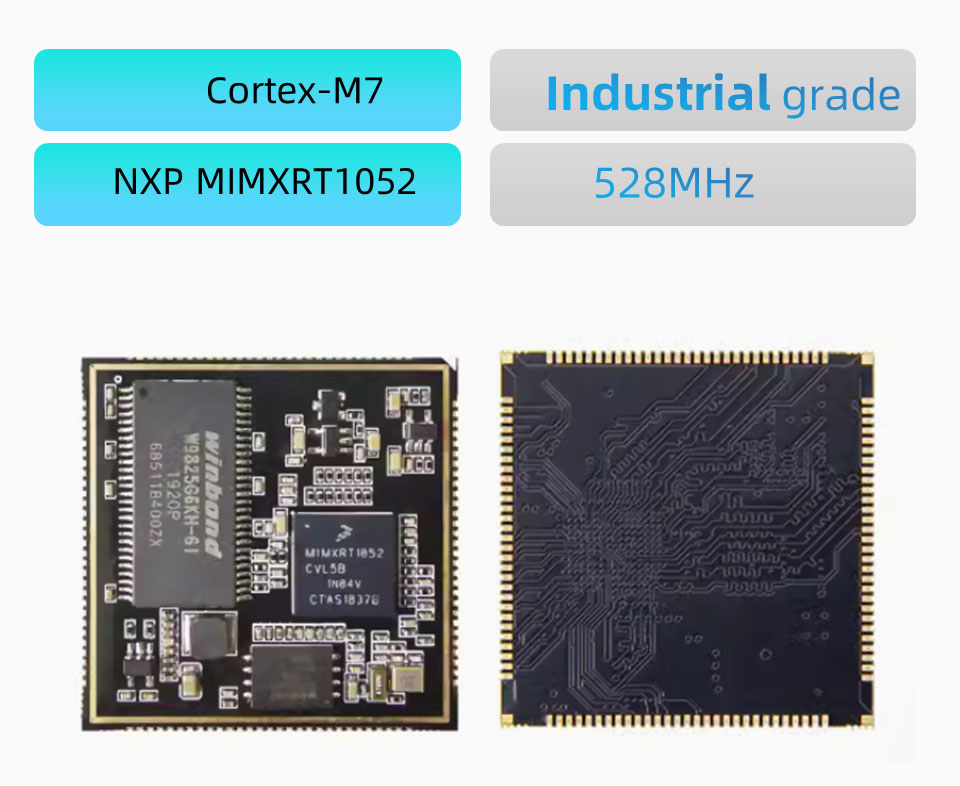

● Ang RT1052 S2 core board na ito ay dinisenyo batay sa NXP MIMXRT1052CVL5B processor.
● Ang mga sangkap ng buong lupon ay gawa sa mga materyales na pang-industriya.

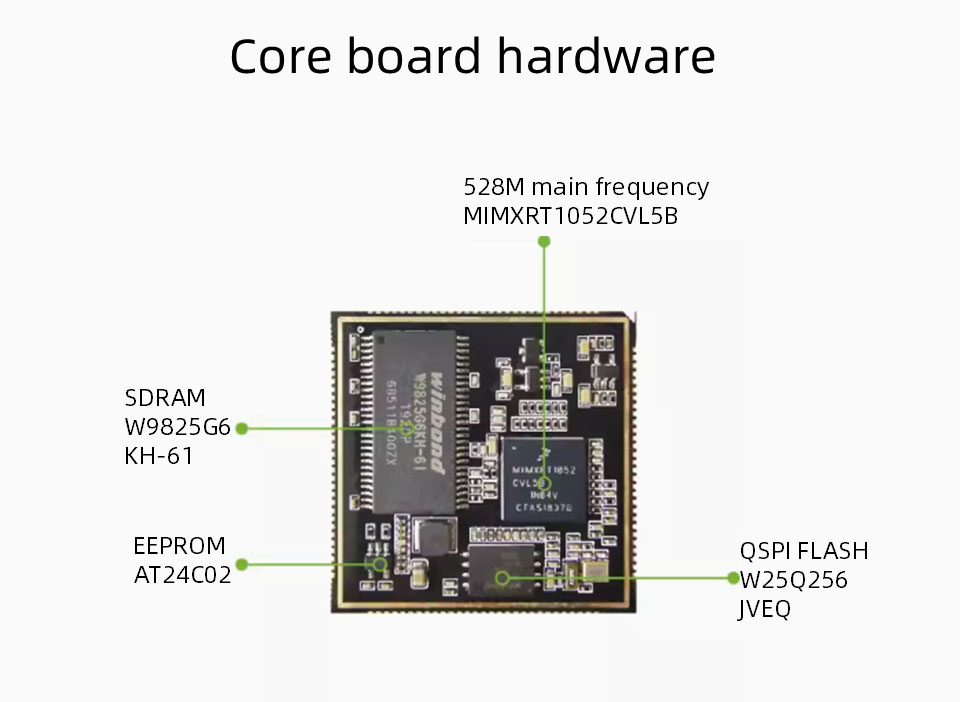

● Kasama sa mga mapagkukunan ng hardware ng pangunahing board
● 32MB SDRAM, 32MB o flash, at 256B EEPROM.
● Ang PCB ay nagpatibay ng isang 6-layer black immersion na disenyo ng ginto, na may pangkalahatang sukat na 38*38mm, isang kabuuang 116 pin, at isang pin spacing ng 1.0mm. Maliban sa bus ng SEMC, ang natitirang 10 pin ng chip ay lahat ay pinangunahan.
Pangunahing Chip: MIMXRT1052CVL5B, Cortex-M7 core, pangunahing dalas 528MHz
SDRAM: 2MB, TSSOP Package, Brand Winbond, Industrial Grade
Flash: 32MB, WSON8 Package, Brand Winbond, Industrial Grade
EEPROM: AT24C02 256B
Ethernet Phy: Wala
Laki ng PCB: 38*38mm
Power Supply: 3.3V
Shield Cover: Walang takip na kalasag
GPIO: 116 pin, 1.0mm pin spacing, maliban sa SEMC bus, lahat ng iba pang I0 ay pinangunahan
Temperatura ng pagpapatakbo: -40 ~ 85 ° C, grade grade

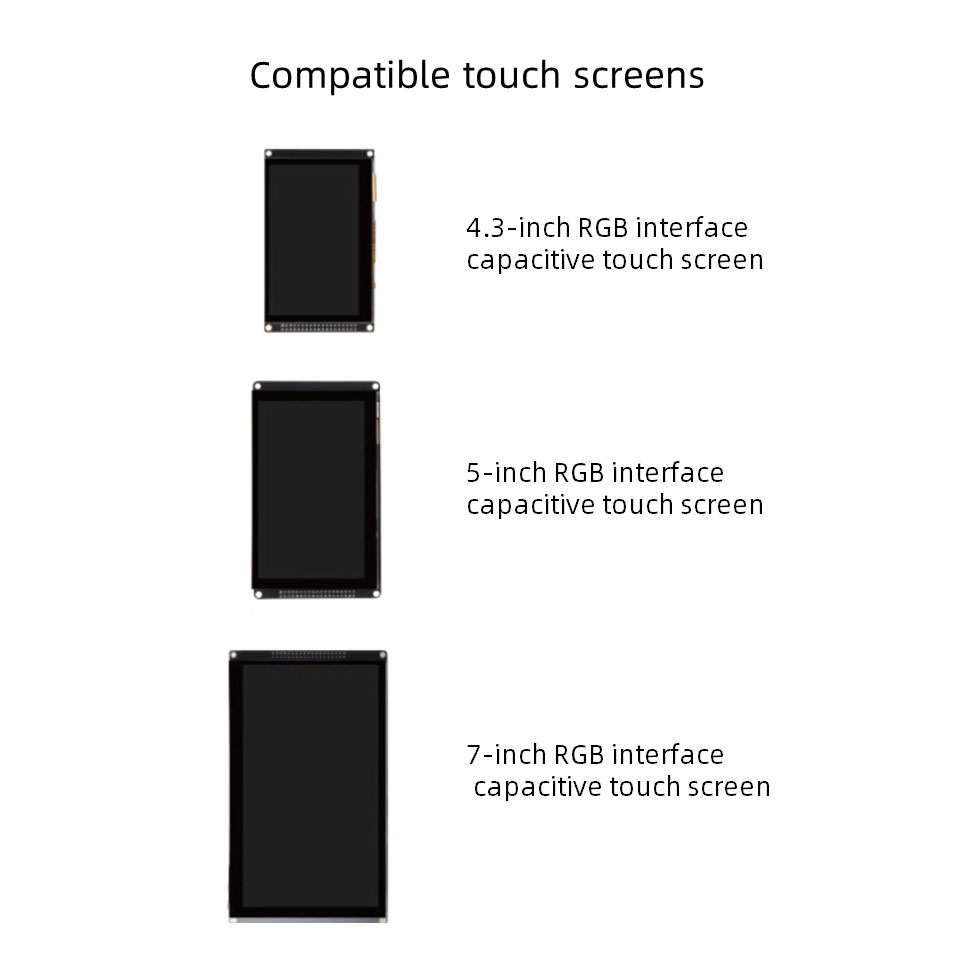

● LCD: 1 channel
● USB: 2 channel, na may high-speed phy
● SDIO: 2 mga channel
● I²C: 4
● SPI: 4
● uart: 8
● SAI: 3
● ADC: 2 (16 mga channel bawat isa), 12bit
● PWM: 4
● jtag: 1 channel
● SPDIF: 2 mga channel
● Maaari: 2
● Tandaan: Ang data sa itaas ay maaaring magamit muli, mangyaring sumangguni sa paglalarawan ng core board pin bilang isang disenyo ng sanggunian
Tandaan: Ang Lupon ay maaaring ipasadya na may isang minimum na pagkakasunud -sunod ng 500
